FIBRE OTTICHE

Si possono definire guide di luce e possono essere visualizzate come sottili tubi di materiale trasparente inseriti in altri tubi anch'essi trasparenti. Il tubo esterno prende il nome di rivestimento e quello interno di nucleo. La luce immessa nella fibra ottica inizia a viaggiare all'interno del nucleo rimbalzando con le medesime caratteristiche della proiezione iniziale. Le fibre ottiche per l'illuminotecnica si dividono in due categorie, fibre di vetro e fibre in polimetilmetacrilato (PMMA).

TECNICA

Gli elementi essenziali che compongono un sistema d'illuminazione con fibre ottiche sono tre:

- La sorgente luminosa o illuminatore ha il compito di incanalare all'interno del cavo ottico con una focale ben definita, la luce prodotta dalla lampada.
- Il connettore ottico deve raggruppare tutte le guide di fibre utilizzate e portarle all'interno dell'illuminatore fino al punto di massima focale.
- Il cavo di fibra ottica fa viaggiare la luce al proprio interno fino al punto desiderato.
- Il terminale è una parte importante ma non indispensabile nell'impianto d'illuminazione a fibra ottica; infatti, ha solo il compito di modificare la luce in uscita dalla fibra ottica e rendere possibili particolari effetti luminosi.

VANTAGGI

- La fibra ottica emana luce fredda in quanto non c’è trasporto di calore; è quindi ottimale per illuminare prodotti deperibili al calore, come alcuni tipi di alimenti.
- La fibra ottica emana luce pura poiché priva di raggi UVA ed INFRAROSSI; per tale caratteristica è insostituibile nell’illuminazione di opere d’arte o di oggetti particolarmente delicati riguardo alla stabilità cromatica nel tempo.
- La fibra ottica non trasporta elettricità: è senza dubbio fonte di sicurezza nel caso di impianti luce nelle piscine, saune, ed in tutti quei locali dove si fa largo uso di liquidi o materiali infiammabili.
- La fibra ottica è risparmio energetico: si possono eseguire molti punti luce usufruendo di una sola fonte luminosa.
- La fibra ottica è creatività: infatti permette di ottenere effetti luminosi di grande impatto visivo, impossibili da ottenere con altri sistemi.
- La fibra ottica arriva ovunque sfruttando anche le più piccole intercapedini.

ILLUMINATORI

Gli illuminatori sono il cuore di qualsiasi impianto a fibre ottiche. Sul risultato finale influiscono, oltre i valori di attenuazione delle fibre utilizzate, anche le caratteristiche degli illuminatori. Illuminatori con prestazioni che variano da un minimo di 35W-alogeno, per piccole vetrine, fino ad un massimo di 400W HMI-T per ottimi risultati in applicazioni esterne ed interne. I modelli per luce finale LP 96, LP 615, LP 640 sono predisposti per il montaggio di una ruota colore anche in un secondo tempo. Raffinata tecnica, alti standard qualitativi sono le caratteristiche di questi illuminatori. Per applicazioni in musei, edilizia o privati (piccole vetrine) l’illuminatore LP 35 (35W/12V) fornisce già dei grandissimi vantaggi all’illuminazione tradizionale.

Illuminatore 100W alogeno	Illuminatore 150W alogenuri metallici

EFFETTO CAMBIA COLORE PER ILLUMINATORI

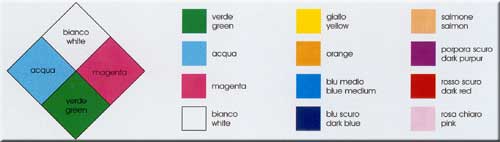

La luce colorata è prodotta posizionando dei filtri di vetro dicroici, all’interno dell’illuminatore, davanti alla lampada. Questi filtri di forma quadrata formano una ruota collegata ad un motorino elettrico che ne determina il movimento o le pause.

E’ disponibile su ordinazione anche un effetto “stella in movimento”, che consente di ottenere un effetto scintillio e che può essere montato anche in combinazione di un effetto cambia colore.

Motivi per utilizzare la fibra sintetica

- Rapporto prezzo – prestazioni

- Lunghezze delle code maggiori

- Basse perdite di trasmissione

- Basse perdite in fase di preparazione del connettore

- Assemblabili sul luogo fino a 2500 punti luce per proiettore

- Fibre a luce finale e laterale nello stesso proiettore

Motivi per utilizzare la fibra di vetro

- Duratura

- Progetti privati o pubblici

- Resistente alle temperature

- Ignifuga

- Resistente agli acidi ed alle soluzioni caustiche

- Focalizzazioni basse

- Superficie finale resistente a pressioni

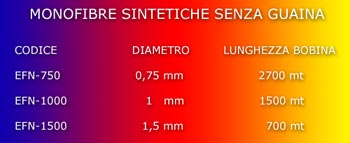

FIBRE OTTICHE SINTETICHE

(Visualizza Tabella)

FIBRE OTTICHE IN VETRO

(Visualizza Tabella)

LUCE LATERALE

Utilizzi:

- Valorizzazione facciate di edifici

- Utilizzi similari al neon

- Insegne pubblicitarie / loghi a grandi altezze

- Corrimano delle scale

- Piscine

- Linee a pavimento / segnalazione percorsi

- Bordatura di laghetti artificiali

- Fontane, architettura di esterni

- Zone pedonali

FIBRE SINTETICHE AD EMISSIONE DI LUCE LATERALE

Le fibre in PMMA sono schermate ai raggi UV ed hanno speciali protezioni contro la formazione di muffe, alghe e funghi. Le sopracitate fibre sono disponibili nei seguenti diametri:

BPAK 150: 144 singole fibre

BPAK 100: 98 singole fibre

BPAK 75: 77 singole fibre

BPAK 50: 48 singole fibre

BPAK 15: 15 singole fibre

TERMINALI

|Supporto fisso||Supporto fisso||Faretto fisso senza lente||Faretto fisso con lente|

|Faretto orientabile con lente||Faretto pavimento stagno 22||Faretto pavimento stagno 60|

|Piastrella in vetro||Faretto per fontane||Spot IP 67||Faretto fisso IP 67||Spot IP 67|
